Rampe LP/AB de toit.
- Détails
- Écrit par weby
- Affichages : 7895
Avant tout,
je l'ai fixé sur les barres de toit et branché sur la console de toit.
Le câblage descend le long du schnorkel pour arriver dans le compartiment moteur.
Matériel utilisé :
- Barre "L" de 1000x25x25 ép. 2 mm.
- 2 écrous M6.
- 4 boulons M4 ou 4 rivets Ø5 mm.
- 2 rondelles.
- 2 équerres pour volets.
- 2 méplats.
- Peinture.
- 3 Rilsans (collier de serrage).
- Antibrouillards.
- Câbles électriques 2,5 mm².
Outils utilisés :
- Perceuse.
- Forêts Ø6 mm.
- Clé à pipe de "10".
- Réglet.
- Marqueur.
- Marteau.
Mesurer l'entre-axe des 2 vis sur la barre de toit.
Prendre les équerres et la barre "L", Les fixer ensemble comme cela :
de telle manière à avoir l'entre-axe mesuré sur la barre de toit. Soit avec les boulons M4, soit avec des rivets ou encore on peut les souder ensembles.Percer 3 trous dans la barre avec un espacement régulier. Pour pouvoir passer les rilsans qui seront pris avec la barre de toit et qui permettront aussi de maintenir les câbles électriques.....

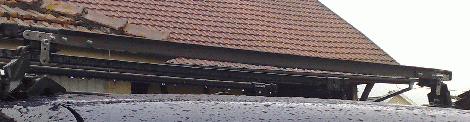

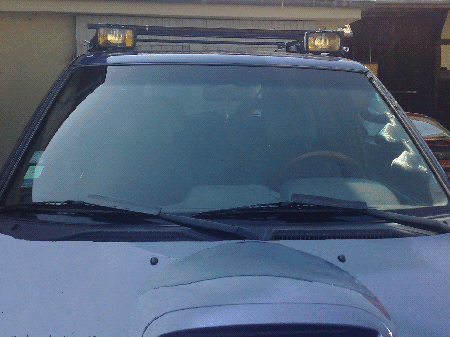

Voilà, on peut la mettre en place et regarder ou on va placer les antibrouillards/longue-portée. Bien les centrer et percer.
Un p'tit coup de ponçage et peinture.
-------
----------------

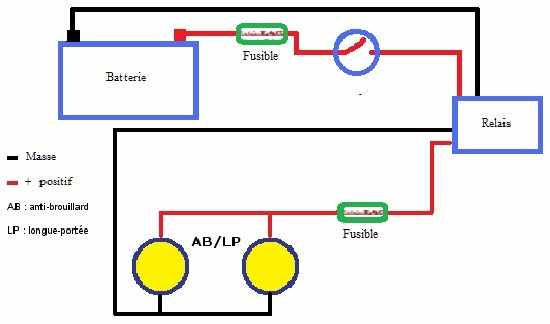

Pour pouvoir régler, il faut les brancher.
Ce mettre à peu près perpendiculaire du mur. Allumer les antibrouillards, plus qu’à régler comme on le souhaite.
Une fois finit il ne reste plus cas serrer correctement les écrous/contre-écrou.
